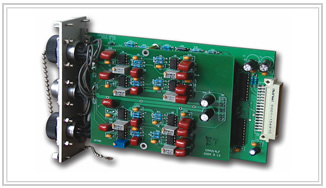

CM4204? 4通道高精度程控放大調理卡 |
|
產品名稱：4通道高精度程控放大調理卡 |
|
產品描述： CM4204?是4通道高精度程控放大調理卡，主要用于小信號測試系統的前級信號調理，需要安裝在CM1000 機箱中使用，組成多通道測試系統。具有多種輸出形式。 |
|
 |
性能指標： |
- ? 輸入通道：4通道,安裝在CM1000?機箱內使用,可擴展至1024通道
- ? 輸入量程：±10V
- ? 程控增益：1、5、10、50、100、500、1000,每通道獨立的程控放大器
- ? 最大輸出信號范圍：±10V
- ? 三種輸出模式：每通道信號同時提供三路輸出,所經的濾波器不同,截止頻率也不同, 用以獲得抑制不同頻段干擾的效果,以便在不同應用場合下獲得最佳的有用信號.
a.被測信號放大后直接輸出,輸出截止效率:DC～10kHz
b.被測信號通過二階Butterworth低通濾波器后輸出,低通輸出截止效率為4Hz
? c.被測信號通過二階Butterworth高通濾波器后輸出,高通輸出截止效率為4Hz
- ? 交流信號不同增益精度：±0.02%(增益≤100); ±0.05%(增益>100)
- ? 輸入阻抗：2MΩ(單端)、4MΩ(差分)
- ? 輸出的直流偏移電壓：≤±1mV(增益≤100)，≤±10mV(增益>100)
- ? 輸出的噪音偏移電壓有效值：≤±1mV(增益≤100)，≤±3mV(增益>100)
- ? 程控設置：各項設置(增益設置、模塊識別等),均由控制軟件來完成,控制信號通過 RS-232串行接口進行控制,可以進行遠距離在線操作.
- ? 信號接入：12芯航空插座
? 信號接出：12芯航空插座(濾波后輸出)、7芯航空插座(直接輸出)
|
訂貨信息： |
型號 |
描述 |
| CM4204 |
4通道高精度程控放大調理卡 |
|
